一、項目概述

  成雙控流站自控系統屬于一套恒壓控制系統，根據管網的壓力變化，自動調節減壓閥門的開度，使供水管網保持設定的壓力和所需的流量，達到提高供水品質和高效節能的目的。

 1、開閥控制流程，當用水量增大、水壓下降，PLC發出開閥度數指令，閥門開始開啟，當閥門開到輸出度數時停止，PLC計時檢測當前壓力，如壓力在范圍內，閥門停在當前開度，如果壓力不在范圍內，閥門會繼續開啟，如此循環使水壓恒定在設定值內。

2、關閥控制流程，當用水量減少、水壓上升、PLC發出關閥閥度數指令，閥門開始關閉，當閥門關到輸出度數時停止，PLC計時檢測當前壓力，如壓力在范圍內，閥門停在當前開度，如果壓力不在范圍內，閥門會繼續關閉，如此循環使水壓恒定在設定值內。成雙控流站還進行了DN2200管道的插入時超聲波流量計的安裝與數據采集。

二、現場圖片

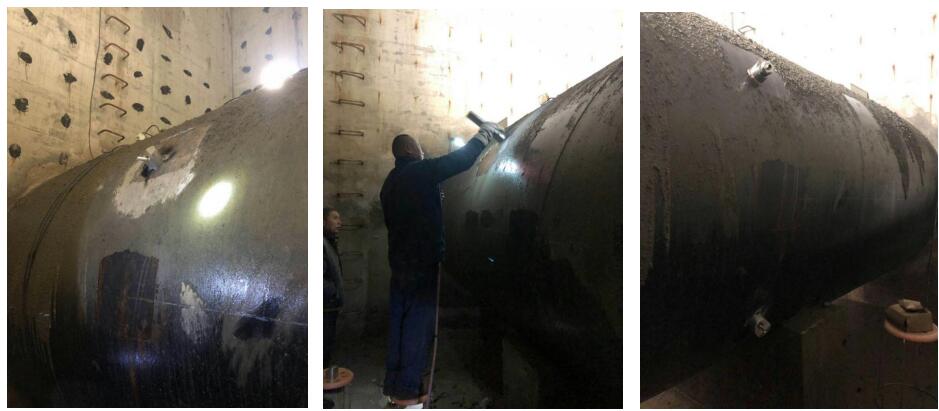

DN2200插入時超聲波流量計安裝現場

DN2200插入時超聲波流量計安裝現場

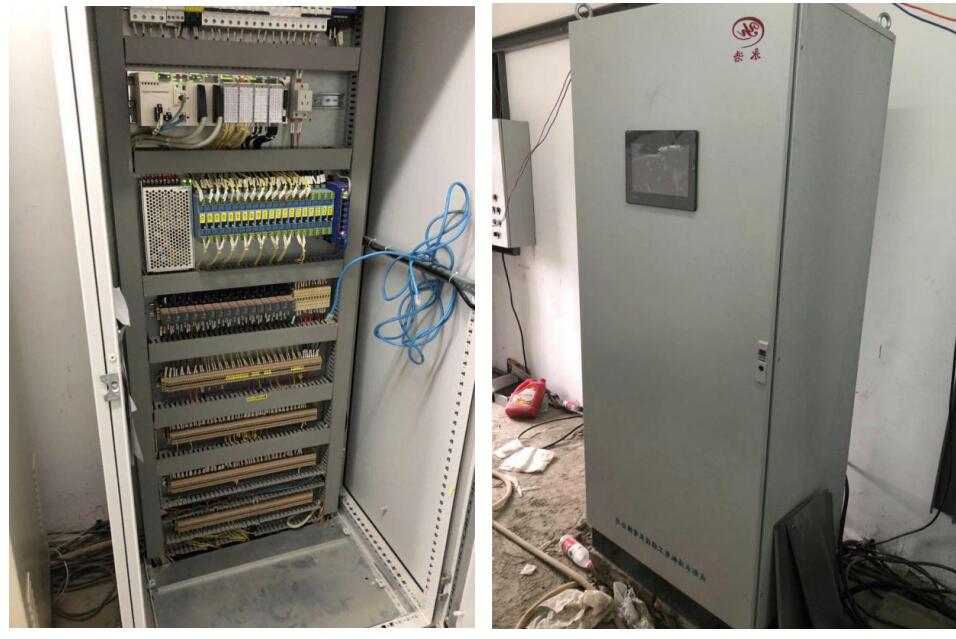

PLC控制柜
